Rypadlo 952F
Prospekt LiuGong 952F.pdfParametry
| Hmotnost | 48 000 kg |
|---|---|
| Motor | Model Cummins X12 emisní norma stupeň V |
| Výkon | 282 kW |
Vlastnosti výkopu
| Délka výložníku | 6 500 mm | 7 060 mm | |
|---|---|---|---|
| Délka ramene | 2 550 mm | 2 900 mm | 3 380 mm |
| A: Max. dosah kopání | 10 625 mm | 11 585 mm | 12 020 mm |
| B: Max. dosah kopání na zemi | 10 388 mm | 11 368 mm | 11 810 mm |
| C: Max. hloubka výkopu | 6 521 mm | 7 380 mm | 7 860 mm |
| D: Max. hloubka nivelace | 6 337 mm | 7 218 mm | 7 715 mm |
| E: Max. hloubka při kopání vertikální zdi | 5 204 mm | 6 011 mm | 6 435 mm |
| F: Max. řezná výška | 9 977 mm | 10 618 mm | 10 785 mm |
| G: Max. výsypná výška | 7 038 mm | 7 578 mm | 7 520 mm |
| H: Min. poloměr otáčení přední části | 4 465 mm | 5 052 mm | 5 015 mm |
| Rypná síla lopaty (normal/powerboost) | 290kN 310 kN |
285 kN 305 kN |
285 kN 305 kN |

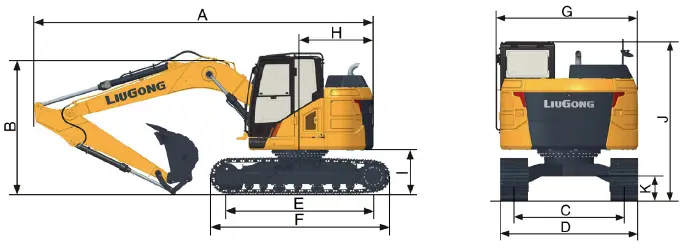

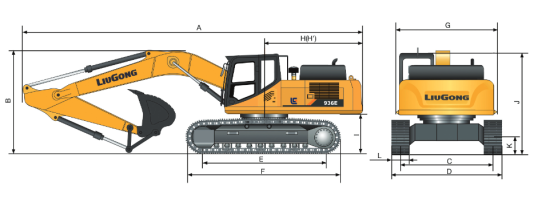

Rozměry
| Délka výložníku | 6500 mm | 7 060 mm | |
|---|---|---|---|
| Rameno | 2 550 mm | 2 900 mm | 3 380 mm |
| A: Přepravní délka | 11 515 mm | 12 030 mm | 12 062 mm |
| B. Přepravní výška - po hřeben výložníku | 3 810 mm | 3 810 mm | 3 690 mm |
| C. Rozchod | 2 740 mm | ||
| D. Šíře podvozku - s 600 mm pásy | 3 340 mm | ||
| Šíře podvozku - s 700 mm pásy | 3 440 mm | ||
| Šíře podvozku - s 900 mm pásy | 3 640 mm | ||
| E. Vzdálenost středu kol | 4 475 mm | ||
| F. Délka podvozku s pásy | 5 500 mm | ||
| G. Celková šíře nástavby | 3 180 mm | ||
| H. Poloměr otáčení | 3 800 mm | ||
| I. Světlá výška závaží od země | 1 324 mm | ||
| J. Celková výška kabiny | 3 550 mm | ||
| K. Minimální světlá výška | 590 mm | ||
Konstrukce a funkce
- Motor model Cummins X12 emisní norma stupeň V
- Obsah 11,8 l
- 6 Válců
- Výkon 298 kW
- Kapacita palivové nádrže – 650 l (elektrické čerpadlo pro tankování paliva)
- Power Boost – zvyšovač momentálního výkonu
- Dvě axiální pístová čerpadla Kawasaki s proměnlivým zdvihem – maximální průtok 2x 380 l/min + pilotní čerpadlo 28,5 l/min
- Okruh vysokotlaký pro rychloupínač (s varovným hlášením otevřeného RU)
- Okruh pro rotaci (proporcionální ovládání na joysticku)
- Dvoucestný okruh pro kladivo, nůžky i drapák (s proporcionálním ovládáním na joysticku)
- Ovládání průtoků a tlaků hydraulických okruhů na monitoru
- Hydraulické zámky pro zabránění poklesu výložníku
- Ochranný set pro hadice hydraulického systému
- Robustní mono výložník o délce 7 060 mm s ramenem o délce 2 900 mm
- 9 000 kg protizávaží
- Osvětlení – 2 na výložníku + 4 na přední straně kabiny + 2 na zadní straně kabiny
- Pásy 600 mm trojbřité
- Kladky vedení pásů – 9 na každé straně (2 horní na každé straně) + 6 chráničů kladek
- Zesílený, 8 mm ochranný plát břicha stroje
- ROPS kabina s automatickou klimatizací
- Vzduchem odpružená sedačka, vyhřívaná
- Ochranný set mříží kabiny
- Barevný multifunkční display s ukazateli provozních dat
- Multifunkční ovladání pro volbu mezi 6-ti provozními režimy, kontroly i nastavení provozních hodnot
- Signalizace přetížení
- Kamera na zádi rypadla propojený s 5,7“ monitorem
- Zpětná zrcátka
- Rádio
