Rypadlo 936F
Prospekt LiuGong 936F EN.pdfParametry
| Hmotnost | 38 800 kg |
|---|---|
| Motor | Model Cummins L9, emisní norma stupeň V, 6-válec |
| Výkon | 219 kW |
Vlastnosti výkopu
| Délka ramene | 3 200 mm |
2 900 mm |
2 600 mm |
|---|---|---|---|
| A: Max. dosah kopání | 11 100 mm | 10 730 mm | 10 560 mm |
| B: Max. dosah kopání na zemi | 10 900 mm | 10 530 mm | 10 350 mm |
| C: Max. hloubka výkopu | 7 340 mm | 6 890 mm | 6 730 mm |
| D: Max. hloubka při kopání vertikální zdi | 6 460 mm | 5 085 mm | 4 430 mm |
| E: Max. řezná výška | 10 240 mm | 9 820 mm | 9 830 mm |
| F: Max. výsypná výška | 7 160 mm | 6 655 mm | 6 900 mm |
| G. Min. poloměr otáčení přední části | 4 465 mm | 4 385 mm | 4 700 mm |
| Rypná síla lopaty | 290 kN | 290 kN | 290 kN |
| Rypná síla ramene | 196 kN | 227 kN | 243 kN |

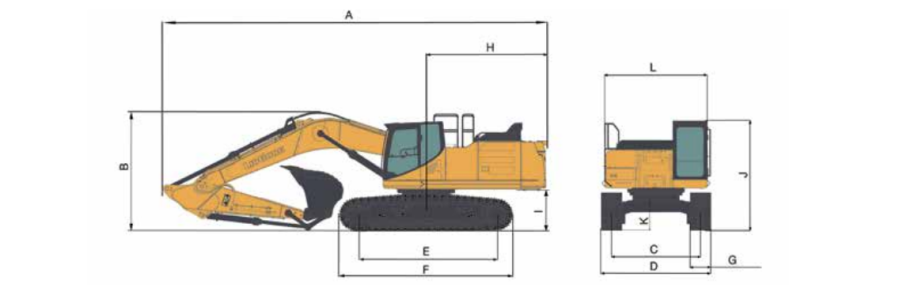

Rozměry
| Délka výložníku | 6 200 mm | ||
|---|---|---|---|
| Rameno | 3 200 mm | 2 900 mm | 2 600 mm |
| A: Přepravní délka | 11 300 mm | ||
| B. Přepravní výška - po hřeben výložníku | 3 800 mm | ||
| C. Rozchod | 2 590 mm | ||
| D. Šíře podvozku - s 600 mm pásy | 3 190 mm | ||
| E. Vzdálenost středu kol | 4 140 mm | ||
| F. Délka podvozku s pásy | 5 075 mm | ||
| G. Šíře pásů | 600 mm | ||
| H. Poloměr otáčení | 3 590 mm | ||
| I. Světlá výška závaží od země | 1 250 mm | ||
| J. Celková výška kabiny | 3 175 mm | ||
| K. Minimální světlá výška | 545 mm | ||
| L. Celková šířka nástavby | 2 995 mm | ||
Konstrukce a funkce
- Model Cummins L9, emisní norma stupeň V
- Obsah 8.9 l, 6-válec, výkon 231 kW
- Systém zabraňující přehřátí motoru
- Power Boost – manuální ovládání nebo integrovaný do provozního režimu
- Multifunkční ovladač pro volbu mezi 4-mi provozními režimy, kontroly i nastavení provozních hodnot
- Kapacita nádrže – 620 l (+ čerpadlo pro tankování paliva)
- Robustní mono výložník o délce 6 400 mm s ramenem o délce 2 900 mm
- Pásy 600 mm trojbřité
- Kladky vedení pásů – 8 na každé straně (2 horní na každé straně)
- 2 mm ochranný plát břicha stroje
- Centralizované mazání otoče rypadla a čepových uložení
- Kryté uložení kladek podvozku
- Ochrana vedení řetězů pásů
- Plovoucí funkce výložníku i ramene
- Plně elektrohydraulická hydraulická soustava Kawasaki
- Dvě axiální pístová čerpadla s proměnlivým zdvihem – každé s průtokem až 333 l/min
- Okruh pro rychloupínač – vysokotlaký
- Dvoucestný okruh pro kladivo, nůžky nebo drapák (proporcionální ovládání na joysticku)
- Přídavný okruh pro rotaci (proporcionální ovládání na joysticku)
- Varovný systém přetížení
- Hydraulické zámky pro zabránění poklesu výložníku
- Profilování a konfigurování příslušenství s možností zaheslování
- Kryt pístnice lopaty
- Certifikace kabiny – ROPS
- Automatická klimatizace
- Vzduchem odpružená sedačka – vyhřívaná a plně stavitelná
- Barevný multifunkční display s ukazateli provozních dat
- Kamerový 360° systém propojený s 8“ monitorem
- Plně sebe-diagnostické rozhraní stroje s možností volitelného monitoringu hodnot stroje
- Rádio s BlueTooth a AUX vstupem
- Osvětlení s možností zpoždění vypínání (pro obhlídku stroje po směně) – 2 na výložníku + 4 na přední straně kabiny + 2 na zadní straně kabiny
- 1,6 – 2,63 m3 lopata
- Alternativa ramene – 2 600 mm nebo 3 200 mm
- Pásy – 700 mm, 800 mm, 900 mm
- Ochranný set pro kabinu (přední, horní)
- GPS
- Rychloupínání
