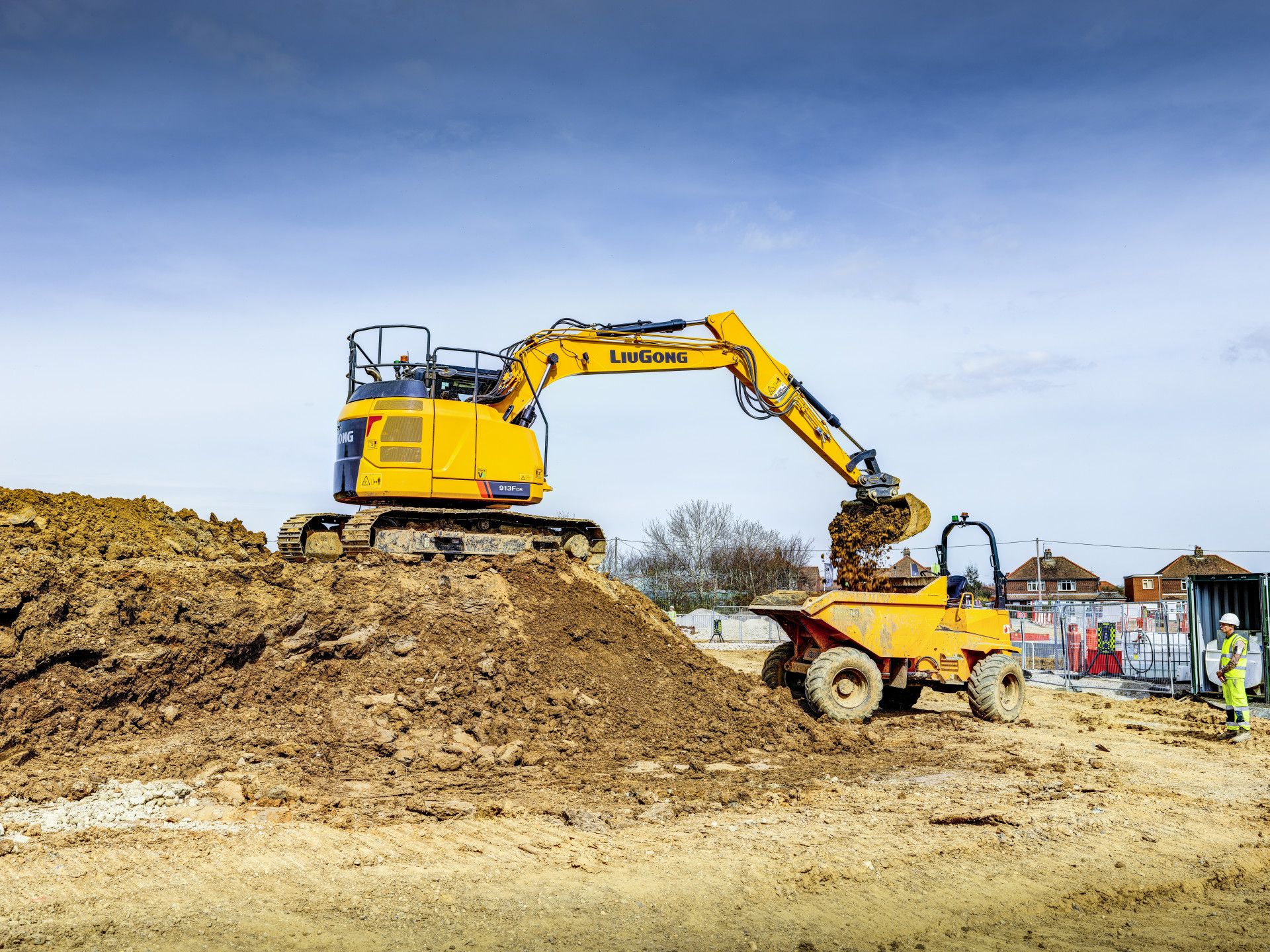

Rypadlo 913FCR
Prospekt LiuGong 913FCR EN.pdfParametry
| Hmotnost | 14 700 - 16 500 kg |
|---|---|
| Motor | Cummins F3.8, EPA Tier 4 Final/EU Stage V |
| Výkon | 69,5 kW |
Vlastnosti výkopu
| Délka ramene | 2 500 mm | 2 900 mm |
|---|---|---|
| A: Max. dosah kopání | 8 315 mm | 8 705 mm |
| B: Max. dosah kopání na zemi | 8 190 mm | 8 585 mm |
| C: Max. hloubka výkopu | 5 490 mm | 5 890 mm |
| D: Max. hloubka nivelace | 5 275 mm | 5 700 mm |
| E: Max. hloubka při kopání vertikální zdi | 5 030 mm | 5 415 mm |
| F: Max. řezná výška | 8 960 mm | 9 260 mm |
| G: Max. výsypná výška | 6 530 mm | 6 835 mm |
| H: Min poloměr otáčení přední části | 2 325 mm | 2 430 mm |
| Rypná síla lopaty (normal/powerboost) | 89,8 kN 96,9 kN |
|
Rozměry
| Délka výložníku |
4 600 mm |
|
|---|---|---|
| Rameno | 2 500 mm | 2 900 mm |
| A: Přepravní délka | 7 295 mm | 7 260 mm |
| B. Přepravní výška - po hřeben výložníku | 2 980 mm | 3 190 mm |
| C. Rozchod | 1 990 mm | |
| D. Šíře podvozku - s 500 mm pásy | 2 490 mm | |
| Šíře podvozku - s 600 mm pásy | 2 590 mm | |
| Šíře podvozku - s 700 mm pásy | 2 690 mm | |
| E. Vzdálenost středu kol | 2 930 mm | |
| F. Délka podvozku s pásy | 3 660 mm | |
| G. Celková šíře nástavby | 2 490 mm | |
| H. Poloměr otáčení | 1 525 mm | |
| I. Světlá výška závaží od země | 935 mm | |
| J. Celková výška kabiny | 2 875 mm | |
| K. Minimální světlá výška | 440 mm | |
Konstrukce a funkce
|
Rameno |
2 900 mm | 2 500 mm |
|---|---|---|
| Déka | 3 700 mm | 3 300 mm |
| Výška | 700 mm | 650 mm |
| Šířka | 450 mm | 450 mm |
| Váha | 670 kg | 640 kg |
|
Výložník |
4 800 mm |
|---|---|
| Déka | 5 050 mm |
| Výška | 1 500 mm |
| Šířka | 750 mm |
| Váha | 1 170 kg |
- Kabina odtlakovaná a utěsněná, se všestrannou viditelností, velkým střešním oknem s posuvným sklápěčem proti slunečnímu záření; Přední okno, paralelní stěrač s přerušovanou funkcí
- Ochranná struktura před převrácením ROPS (ISO12117-2)
- Otevíratelné přední okno
- Vzduchová sedačka s vysokým opěradlem, elektrickým vyhříváním a opěrkou hlavy, 3" červeným odsouvatelným bezpečnostním pásem, včetně senzoru prázdného sedadla a senzoru pásu
- Nastavitelné sledování výšky sedadla
- Klimatizace, topení, odmrazovač
- Hasicí přístroj; Bezpečnostní kladivo
- Zelené bezpečnostní sklo
- Dešťový kryt předního okna; Sluneční clona
- Osvětlení interiéru kabiny
- Zpětná zrcátka, pravé stroje a levé kabiny
- Rádio AM/FM s aux portem; Bluetooth; Reproduktory
- Kamera s 360° pohledem a 8" dotykovým LCD displejem a integrovaným ovládacím panelem
- Kovové, protiskluzové schody
- Nástrojová skříň
- Jeden klíč pro zámky dveří a nádrže
- Motor Cummins F3.8, EPA Tier 4 Final/EU Stage V, 4 válce, 4-taktní, chlazen vodou
- Čistý výkon motoru 69,5 kW (93,2 fwhp)
- Ochrana proti přehřátí motoru
- Ovládání otáček v klidovém stavu
- Automatické vypnutí motoru
- Dvoujádrový vzduchový filtr s integrovaným předčištěním
- Plastová palivová nádrž
- Palivový předfiltr s odstředivkou a senzorem hladiny vody
- Manuální čerpací pumpa paliva
- Vzdálená montáž olejového filtru motoru
- Zamykatelný olejový ukazatel
- Chladič, olejový chladič a Chlazení vzduchu, pohon ventilátoru - viskózní spojka
- Automatický napínák řemene klimatizačního kompresoru
- Síť proti prachu chladiče
- Studený start (-20°C)
- Elektrická čerpací pumpa s automatickými uzávěrkami
- Hydraulický motor, jednodílný dvourychlostní pístový a reduktor
- 2-rychlostní systém cestování s automatickým přepínáním
- Otáčecí systém, vysokootáčkový pístový otáčivý motor s integrovaným pružinovým setem a automatickou hydraulickou brzdou uvolnění otáčení
- Barevný LCD monitor s alarmy, upozorněními na výměnu filtrů/olejů, měřením spotřeby paliva, teplotou vody, pracovními režimy, hodinami práce, zadním viděním, chybovými kódy, stavem práce atd.
- Měřák oleje; Měřák hladiny paliva; Měřák ucpaného vzduchového filtru
- Měřák přehřátí stroje; Upomínka na údržbu atd.
- Hlavní čerpadlo; dvě pístová čerpadla s variabilním objemem, připravená pro PTO
- Plně elektrický ovládací hydraulický systém
- Pilotní čerpadlo; převodovka
- Válce: rameno, výložník, lžíce
- Systém výběru 3 pracovních režimů: Výkon, Standard, Ekonomika
- Funkce zesílení výkonu
- Páka pro uzavření ovládání pilota
- Pilotní akumulátor
- Automatická parkovací brzda otáčení
- Otáčecí systém s funkcí anti-reverse
- Obvody regenerace ramena a výložníku
- Ventily pro udržení zátěže na rameni a výložníku
- Automatická parkovací brzda cestování
- Hlavní řídicí ventil s přídavným ventilem
- Proporcionální joystick
- Linky pro otáčení s PTO čerpadlem, proporcionalním joystickem, např. pro otáčení nástavců, rotujících nůžek a naklápěcích lžic
- Odtoková linka oleje nástavce
- Ventil pro změnu vzoru ovládání (BHL-SAE)
- Varování o přetížení
- Plovoucí funkce ramene
- Osvětlení kabiny, 4 vpředu, 2 vzadu, LED, samostatně instalované
- 4 světla ramene, 2 na každé straně
- Pracovní světlo na pravé plošině
- Časovač vypnutí světel s prodlevou
- Varování pro rychlospojku
- Cestovní alarm
- Otočný maják, nahoře na střeše kabiny, přepínač v kabině
- Vypínač odpojení baterie
- Vypínač vypnutí motoru na úrovni země
- Nastavení hesla pro úpravy průtoku pomocných hydraulických linek
- Programovatelné paměti průtoku a tlaku pracovního nástroje
- Dvě baterie 12 V
- Válečky, spodní - 7 na každé straně, horní - 1 na každé straně
- Jednodílná ochranná deska pásu (na každé straně)
- Ochranné kryty cestovního motoru
- Tahací oko na základním rámu
- Ochrana břicha a spodní desky o tloušťce 2 mm
- Ochranné tyče na přední části ramene
